大隈机械（上海）有限公司 常州展厅新进一台立式加工中心MB-56VA，一台车铣复合加工机MULTUS U3000

来源：本站    发布日期：2020-12-21

---

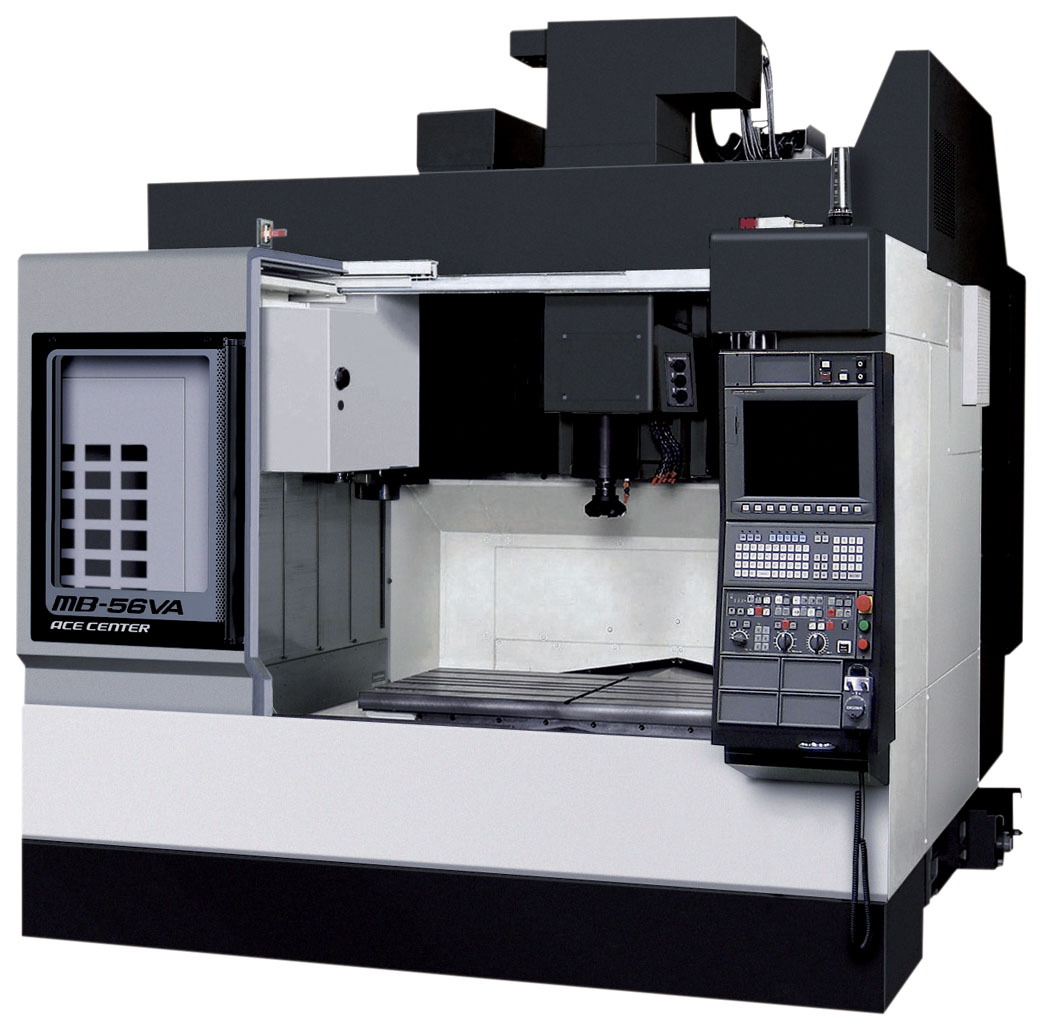

大隈机械（上海）有限公司 常州展厅新进一台立式加工中心MB-56VA，一台车铣复合加工机MULTUS U3000，

欢迎广大客户莅临参观！

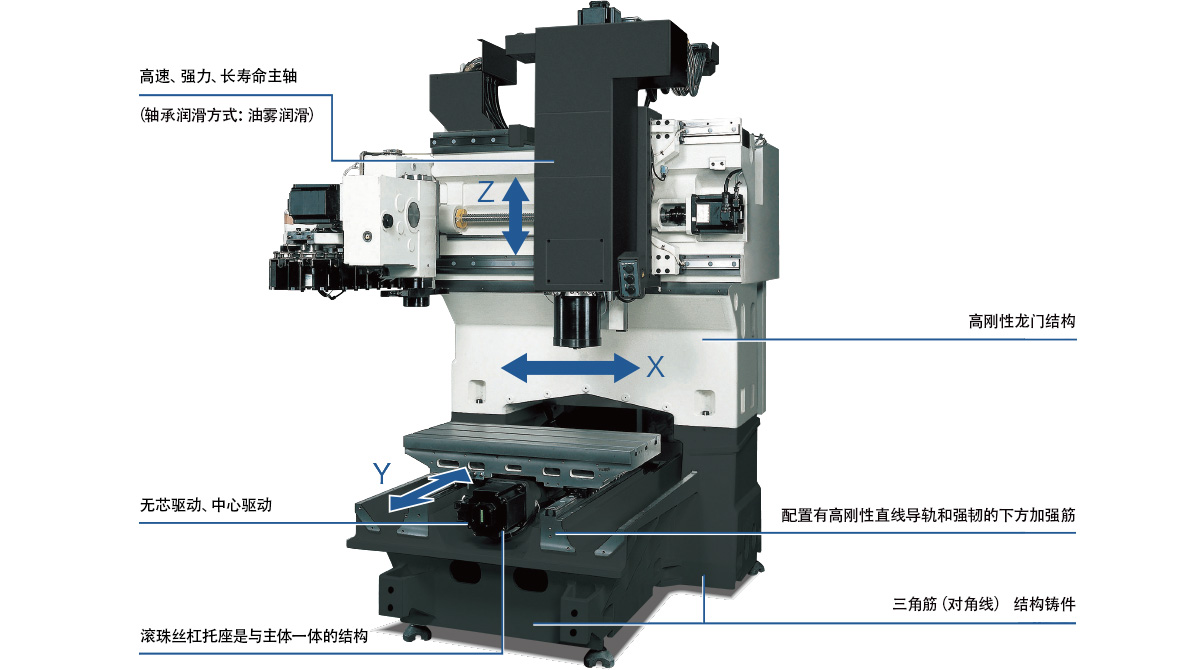

达到比预期更高的生产效率的高刚性结构

• 应用三维计算机辅助设计（3D-CAD）和FEM有限元解析所开发的高刚性机床结构

• 采用成熟的高刚性龙门式结构

• 进给轴的轴承支座与机床形成一体结构

机床规格

	项目		MB-46VA〈VAE〉 MB-46VB〈VBE〉	MB-56VA MB-56VB	MB-66VA MB-66VB
行程	X轴（滑鞍左/右）	mm	560〈762〉	1,050	1,500
	Y轴（工作台前/后）	mm	460	560	660
	Z轴（主轴头上/下）	mm	460		660
	工作台上面至主轴端面	mm	150～610		150～810
工作台	工作台尺寸	mm	760×460〈1,000×460〉	1,300×560	1,530×660
	地面至工作台上面的距离	mm	800		850
	最大承载重量	kg	500〈700〉	900	1,500
主轴	主轴转速	min-1	8,000［15,000、20,000、25,000、35,000］（注1）
			6,000［12,000］
	主轴变速档数		无级变速
	主轴锥孔		7/24锥度 No.40［HSK-A63、HSK-F63］（注1）
			7/24锥度 No.50
	主轴轴承内径	mm	ø70［ø70、ø70、ø60、ø60］（注1）
			ø90［ø90］
进给速度	快速进给速度	m/min	X・Y : 40 Z : 32
	切削进给速度	mm/min	X・Y・Z : 32,000
电机	主轴电机	kW	11/7.5［22/18.5、30/22、15/11、15］（注1）
			11/7.5［26/18.5］
	进给轴电机	kW	X・Y・Z : 3.5		X・Y・Z : 4.6
自动刀具交换装置	刀柄型式		MAS BT.40［HSK］
			MAS BT.50
	拉钉型式		MAS 2［－］
			MAS 2
	刀库容量	把	20［32、48］MB-46VAE、MB-56VA、MB-66VA可配48把刀具
	刀具最大直径（有邻接刀具时）	mm	ø90
			ø100
	刀具最大直径（无邻接刀具时）	mm	ø125
			ø152
	刀具最大长度	mm	300		400
	刀具最大重量	kg	8		8
			12		12［15］
	刀具最大质量矩	N･m	7.8（8kg×100mm）
			15.3（12kg×130mm）		15.3［19.1］（12［15］kg×130mm）
	刀具选择方式		随机存储
机床尺寸	机床高度	mm	2,746		3,295
	占地面积	mm	1,976（※2,026）〈2,236〉×2,810	2,546×3,123	3,035×3,325
	机床重量	kg	6,800〈7,100〉	8,300	11,200
			7,000〈7,300〉	8,500	11,800

[ ]: 特殊规格

< >: E(伸缩)式

※MB-46VB

（注1）MB-66VA不可选择35,000min-1 规格（VAC15kW、HSK-F63）

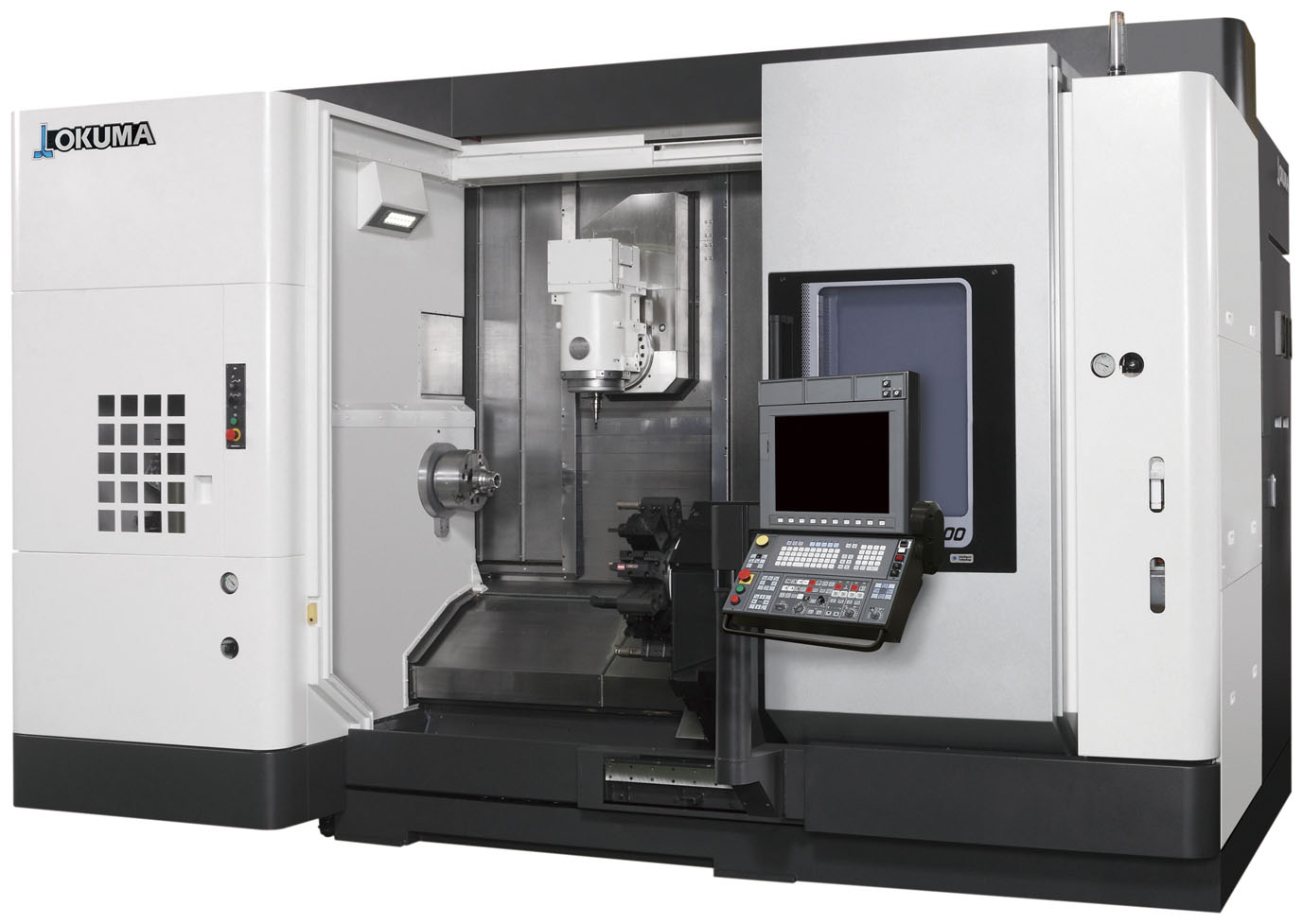

无论铣削、车削均能实现最高的加工效率

可实现难切削材料高效加工的出色的加工能力

铣削加工实例604cm3/min（S45C）
ø20硬质合金立铣刀7刃
切削速度：192m/min
切深：6.5×20mm
进给速度：1.52mm/rev

（MULTUS U3000）

外圆加工实例5.0mm2（S45C）
切削速度：150m/min
切深：8mm
进给速度：0.625mm/rev

（MULTUS U4000 / MULTUS U5000 ø160主轴）
※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

项目			MULTUS U3000
			1SC		1SW		2SC		2SW
			1000	1500	1000	1500	1000	1500	1000	1500
容量能力	拖板上回转直径	mm	ø650				上:ø650、下:ø320
	中心距	mm	1,000	1,500	1,000	1,500	1,000	1,500	1,000	1,500
	最大加工直径	mm	ø650				上:ø650※1、下:ø320
	最大加工长度	mm	1,000	1,500	1,000	1,500	1,000	1,500	1,000	1,500
移动量	X轴移动量	mm	645				上：645、下：235
	Z轴移动量	上：mm	1,100	1,600	1,100	1,600	1,100	1,600	1,100	1,600
		下：mm	-				961	1,461	1,100	1,584
	Y轴移动量	mm	250 (±125）
	W轴移动量	mm	-		1,325	1,594	-		1,100	1,584
	B轴分度角度	度	−30～+210（最小控制角度 0.001）
	C轴控制角度	度	360（最小控制角度 0.0001）※2
主轴	主轴转速	min-1	50～5,000
	主轴变速档数		自动2档(电机绕组切换2档)
	主轴端形状		JIS A2-6
	通孔直径	mm	ø80
	轴承内径	mm	ø120
对向主轴(注)	主轴转速	min-1	−		50～5,000		−		38～5,000
	主轴变速档数		−		自动2档 (电机绕组切换2档)		−		自动2档 (电机绕组切换2档)
	主轴端形状		−		JIS A2-6		−		JIS A2-6
	通孔直径	mm	−		ø80		−		ø62
	轴承内径	mm	−		ø120		−		ø100
刀架 （刀具主轴）	刀架形式		H1				上：H1、下：V12
	刀架的刀具安装把数		L、M共用１把				上:L、M共用１把 下:12把
	车刀刀柄尺寸	mm	□25
	内圆刀具直径	mm	ø40
	旋转刀具主轴转速	min-1	上:50～12,000
	旋转刀具主轴用变速档数		上:自动2档(电机绕组切换2档)
进给速度	快速进给速度 X・Z・Y轴	上：m/min	X：50、Z：50、Y：40
		下：m/min	−				X：25、Z：40
	快速进给速度W轴	m/min	20 （尾架）	12 （尾架）	30		20 （尾架）	12 （尾架）	30
	快速进给速度C、B轴	min-1	C：200、B：30
尾架	尾架套筒锥孔形式		MT No.5 （旋转中心）		-		MT No.5 （旋转中心）		-
	尾架移动量	mm	1,186	1,594	-		961	1,359.5	-
ATC	刀柄型式		HSK-A63
	刀库容量	把	40
	刀具最大直径	mm	ø90（无邻接刀具时：ø130）
	刀具最大长度	mm	400（刀柄基准端面起）
	刀具最大重量	kg	10
电机	主主轴用电机	kW	22/15（30分/连续）
	对向主轴用电机	kW	−		22/15 （30分/连续）		−		22/15 （20分/连续）
	旋转刀具主轴用电机	kW	25/19(3分/连续)
	X、Z、Y、B轴用电机	kW	X：5.2、Z：4.6、Y：3.5、B：3.0				XA：5.2、ZA：4.6、Y：3.5、B：3.0、XB：3.5、 ZB：3.5(中心距1,000)/4.6(中心距1,500)
	W轴用电机	kW	2.8（尾架）		3.5	4.6	2.8（尾架）		3.5	4.6
	冷却液用电机(50Hz/60Hz)	kW	0.25/0.25 × 1 , 0.55/0.75 × 3
机床尺寸	高度	mm	2,955				3,030
	占地面积 W×D(含切削液箱)	mm×mm	中心距1,000：4,925×2,995 中心距1,500：5,425×2,995				中心距1,000：4,925×3,018 中心距1,500：5,425×3,082
	机床重量	kg	中心距1,000：15,500 中心距1,500：16,500				中心距1,000：16,500 中心距1,500：17,500
数控装置			OSP-P300SA

※2: C轴分度精度 双向定位准确度4”

(注): 在1SW规格和2SW规格中，对向主轴与对向主轴附近的动作范围不同。
